Выключатель автоматический дифференциального тока (АВДТ): надежная защита электросети

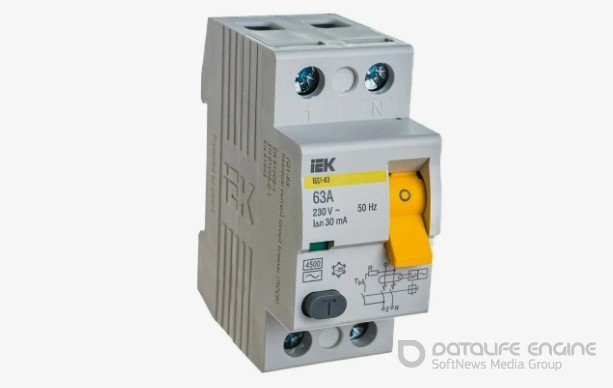

авдт представляет собой современное электротехническое устройство, объединяющее функции автоматического выключателя и устройства защитного отключения (УЗО). Этот компактный прибор обеспечивает комплексную защиту электрических цепей от перегрузок, коротких замыканий и токов утечки, что делает его незаменимым элементом современных электроустановок.
Принцип работы и конструктивные особенности
АВДТ функционирует на основе двух независимых механизмов защиты. Первый механизм отвечает за защиту от сверхтоков — перегрузок и коротких замыканий. Он включает электромагнитный и тепловой расцепители, аналогичные обычному автоматическому выключателю. Электромагнитный расцепитель мгновенно срабатывает при коротком замыкании, а тепловой обеспечивает защиту от перегрузок с выдержкой времени.
Второй механизм реализует дифференциальную защиту от токов утечки. Он основан на контроле баланса токов в фазном и нулевом проводниках с помощью дифференциального трансформатора тока. При появлении утечки баланс нарушается, что приводит к срабатыванию дифференциального расцепителя и отключению цепи.
Технические характеристики и классификация
АВДТ классифицируются по нескольким основным параметрам. Номинальный ток определяет максимальную нагрузку, которую может длительно выдерживать устройство без срабатывания защиты. Стандартные значения составляют 6, 10, 16, 20, 25, 32, 40, 50 и 63 ампера.
Дифференциальный ток срабатывания (уставка УЗО) характеризует чувствительность устройства к токам утечки. Наиболее распространены значения 10, 30, 100 и 300 мА. Для защиты людей от поражения электрическим током обычно используются устройства с уставкой 30 мА, а для противопожарной защиты — 100-300 мА.
Время-токовая характеристика определяет зависимость времени срабатывания от величины сверхтока. Существуют характеристики типа B, C и D, отличающиеся кратностью тока мгновенного срабатывания относительно номинального тока.
Области применения
АВДТ широко применяются в жилых зданиях для защиты групповых цепей освещения и розеток. Они особенно эффективны в помещениях с повышенной влажностью — ванных комнатах, кухнях, подвалах, где риск поражения электрическим током значительно выше.
В промышленных установках АВДТ используются для защиты электроприемников, работающих в условиях повышенной опасности. Они обеспечивают безопасность персонала и предотвращают возможность возникновения пожаров из-за токов утечки.
Особое значение АВДТ имеют в медицинских учреждениях, где требуется повышенный уровень электробезопасности. В таких случаях применяются устройства с пониженными уставками дифференциального тока.
Преимущества использования АВДТ
Основным преимуществом АВДТ является компактность — одно устройство заменяет автоматический выключатель и УЗО, экономя место в распределительном щите. Это особенно важно при ограниченном пространстве щитового оборудования.
Экономическая эффективность достигается за счет снижения общей стоимости защитной аппаратуры и упрощения монтажа. Использование АВДТ сокращает количество коммутационных соединений, что повышает надежность электроустановки.
Высокий уровень защиты обеспечивается сочетанием защиты от сверхтоков и дифференциальной защиты в одном устройстве. Это исключает возможность неправильного сочетания различных защитных аппаратов.
Особенности монтажа и эксплуатации
Монтаж АВДТ должен выполняться квалифицированным персоналом в соответствии с требованиями ПУЭ и других нормативных документов. Устройство устанавливается на DIN-рейку в распределительном щите, подключение осуществляется согласно схеме, указанной на корпусе прибора.
Важным аспектом является правильная прокладка проводников — фазный и нулевой проводники защищаемой цепи должны проходить через АВДТ, а нулевой проводник после АВДТ не должен объединяться с нулевыми проводниками других цепей.
Регулярное техническое обслуживание включает проверку работоспособности дифференциальной защиты с помощью кнопки "Тест", которая имитирует ток утечки. Эту проверку рекомендуется проводить ежемесячно.
Типы и модификации
Существуют различные типы АВДТ в зависимости от характера защищаемых цепей. Тип AC предназначен для защиты от синусоидальных переменных токов утечки. Тип A обеспечивает защиту от синусоидальных и пульсирующих постоянных токов утечки, что важно при наличии электронного оборудования.
Селективные АВДТ типа S имеют выдержку времени срабатывания дифференциальной защиты, что обеспечивает селективность срабатывания в многоуровневых системах защиты.
Современные тенденции развития
Современные АВДТ оснащаются дополнительными функциями, такими как индикация причины срабатывания, возможность дистанционного управления, встроенные модули связи для систем "умный дом". Развиваются модели с регулируемыми параметрами срабатывания и самодиагностикой.
АВДТ представляют собой эффективное решение для обеспечения электробезопасности и надежности электроснабжения. Правильный выбор, монтаж и эксплуатация этих устройств гарантируют высокий уровень защиты людей и электрооборудования от различных видов повреждений в электрических сетях.
